拐角式锅炉火焰电视
1.概述

   SG-GJ拐角内窥式炉膛火焰电视监控设备主要适用于各种锅炉、电厂燃烧炉、垃圾焚烧炉、钢厂动力炉,对燃油,燃煤,燃气炉该设备可将摄像镜头直接伸入炉内,在集控室连续实时地监视炉内火焰的工作状态,可清晰地观察到炉膛四角位置分布的4个燃烧喷火嘴及每个喷头嘴喷火形状,对于炉内油嘴雾化不良,漏油造成喷火不畅,火焰变小以及火嘴配风不好引起火焰过长而出现舔管现象,炉内炉管变形,烧结而爆管的事故都能实时监视并及时处理防止炉内事故发生,确保了锅炉炉膛经济运行的可靠性,还便于实现集中调度及生产过程的自动化。系统采用PLC可编程控制,具有停电、停气、超温自动退出保护功能。

2.主要性能及指标
使用范围:该设备可伸进炉内,观察各种炉内工件运行,物料熔融,燃烧火焰情况等。可广泛应用于冶金、电力、玻璃、建材等行业。
使用条件:炉内温度≤1600℃
环境温度:自动退出装置≤90℃,控制系统≤70℃
供气:压缩空气,入口管径G1/2" 管路管径G1"
技术参数:供电220V 50Hz
消耗功率<300W
供气要求,压力0.4-0.7Mpa
流量0.3>0.4M3/Min
入口温度≤35℃
镜头:兰宝石针孔拐角镜头,角度:45°,60°,90°可选。
图像指标:分辨率650线
信噪比≥42db
视角(对角线)81°
摄像靶面1/3"。
自动退出功能:停电、停气、超温时探头能自动退离炉膛(实现停电退出需加UPS电源)
炉墙开孔:φ120mm
外形尺寸:自动退出装置1320(长)×225(宽)×380(高)mm
控制系统530(长)×300(宽)×1290(高)mm
重量:自动退出装置约40kg 炉壁套约40kg
布线要求:控制系统的自动退出装置之间安装距离≤10M
操作器和控制系统之间RVV6×0 .5mm
视频电缆SYV75-5-2
供电配线RVV3×1


参数/型号SG-GJSG-GJ-SSG-GJ-1080SG-GJ-XZ
适用锅炉各种锅炉、电厂燃烧炉、垃圾焚烧炉、钢厂动力炉
炉壁厚度<500mm<450mm<700mm<500mm
炉内温度<1400℃<1600℃<1400℃<1000℃
炉壁温度<70℃<70℃<50℃<50℃
循环水冷可选
仪表气或氮气>0.4 Mpa>0.4 Mpa>0.6 Mpa>0.4 Mpa
额定电压AC 220V
额定功率300W500W
清晰度650线
彩转黑
自动保护
中控室控制
轴向旋转扫描

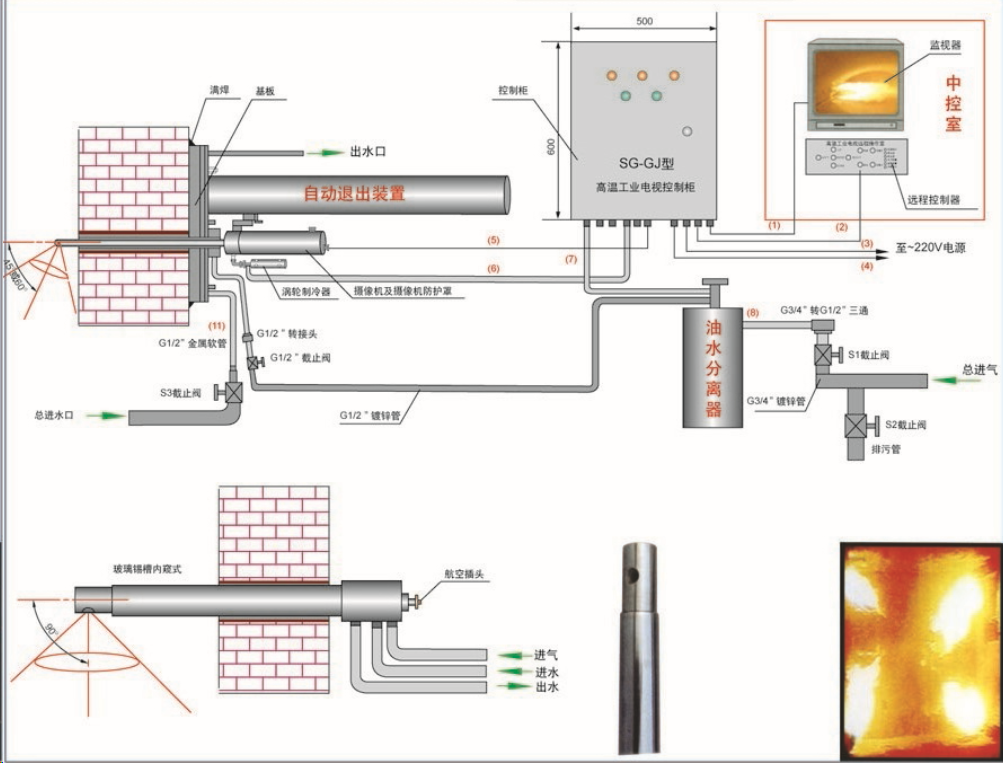

总体安装图:
